API SPEC 5CRA -standardi

API 5CRA standard

API 5CRA on tekninen toimitusstandardi korroosiota{1}}kestävästä metalliseoksesta valmistettujen saumattomien koteloiden, putkien, liitosmateriaalien ja määrättyjen lisävarusteiden materiaalille, jota käytetään öljyn ja kaasun tuotannossa. Se määrittelee, kuinka CRA OCTG -tuotteet ryhmitellään, hyväksytään, tarkastetaan ja luovutetaan sen sijaan, että se toimisi yleisenä etikettina jokaiselle öljykenttien huollossa käytettävälle korroosionkestävälle-putkelle.

Käytännön projektikatselmuksessa API 5CRA on tärkeä, koska se yhdistää seosryhmän, toimituskunnon, testauksen ja jäljitettävyyden tunnustettuun toimitusperusteeseen. Standardi kattaa martensiittiset, dupleksi-, austeniittiset ja nikkeli{2}}pohjaiset seosreitit, ja se tarkistetaan yleensä yhdessä ISO 13680:n ja happamien palveluviitteiden, kuten NACE MR0175 / ISO 15156, kanssa, kun CRA-kotelon tai letkun tilaus määritellään tai julkaistaan.

Mitä API 5CRA oikeastaan kattaa

API 5CRAkoskeekorroosionkestäviä{0}}seoksia saumattomia tuotteitatoimitetaan nimelläkotelo, letkut, kytkinvarasto, jalisävarustemateriaalia. Laji sisältää myöstangosta valmistettu kytkinmateriaali ja tarvikemateriaali. Tämä on tuotekohtainen-standardi, ei yleinen viite jokaiselle CRA-putkille, jota käytetään ylävirran, keskivirran tai käsittelypalveluissa. Nykyinen julkinen ISO-yhteenveto kohteelleISO 13680:2024toteaa tämän soveltamisalan selvästi ja vahvistaa myös, että asiakirja toimiiPSL-1jaPSL-2näiden tuotteiden teknisen toimituskehyksen mukaisesti.

sisäänAPI 5CRAtarkastelun, tuotteen luokitus on ensisijainen valvontapiste. EnnenPSL, CRA-ryhmä, tarkastusperusteesta tai kelpuutusreitistä voidaan keskustella, tilattu tuote on ensin tunnistettava oikein asiakirjan puitteissa. Standardi koskee määriteltyä aluettakotelo, letkut, kytkinvarasto, jalisävarustemateriaalia. Jos tätä luokitusta ei määritetä selvästi tarjouspyyntövaiheessa, myöhempi tekninen tarkastelu voi muuttua epäjohdonmukaiseksi, vaikka lejeeringin kuvaus ei olisi muuttunut, koska ohjaava asiakirjan perusta ja luovutuskriteerit eivät välttämättä ole samat.

Standardin laajuus voidaan lukea seuraavien ohjauspisteiden kautta:

Laajuuspiste	Mitä API 5CRA / ISO 13680 kattaa	Miksi sillä on merkitystä tarkastelussa
Tuotteen muoto	Kotelo, letkut, liitäntävarasto, tarvikemateriaali	Vahvistaa, että tilaus kuuluu CRA:n OCTG-reitille, ei yleiseen CRA:n putkiluokkaan
Valmistusreitti	Saumattomat CRA-tuotteet	Estää standardin löyhästi soveltamisen muihin CRA-tuoterakenteisiin
Materiaalin lähde	Sisältää kytkinvaraston ja lisävarustemateriaalin tangosta	Tärkeää lisävarusteiden ja niihin liittyvien komponenttien toimitustarkastelun kannalta
Pätevyysrakenne	PSL-1 ja PSL-2	Tarkoittaa, että tilaus ei ole valmis, ennen kuin vaadittu PSL on korjattu
Vakiorooli	Tekniset toimitusehdot	Asiakirja säätelee toimitus- ja luovutusperusteita, ei vain seosten nimeämistä

API 5CRA standard API 5CRA ISO 13680

PSL-1:n ja PSL-2:n pätevyysperusteet API 5CRA / ISO 13680 mukaisesti

UnderAPI 5CRA / ISO 13680, eroPSL-1jaPSL-2 olisi ymmärrettävä erona teknisessä pätevyyden perustassa eikä erona kaupallisessa luokassa. PSL-nimitys liittyy palvelun vakavuusasteeseen ja kelpuutusmenetelmään, joten se tulisi määrittää osaksi määrittelyperustetta eikä lisätä myöhemmin kaupallisen selvennyksen yhteydessä.

Tekninen ero voidaan lukea seuraavasti:

PSL-1edustaaperusvaatimusasiakirjasta.
PSL-2esitteleelisävaatimuksiatuotteille, jotka on tarkoitettu tyydyttämään molempiakorroosionkestävyys-jahalkeilukestävyys-kriteerit viittamilla ehdoillaLiite GjaISO 15156 / NACE MR0175puitteet.
ValintaPSLon siksi amäärittelypäätös, ei yleinen kaupallinen päivitysvaihtoehto.

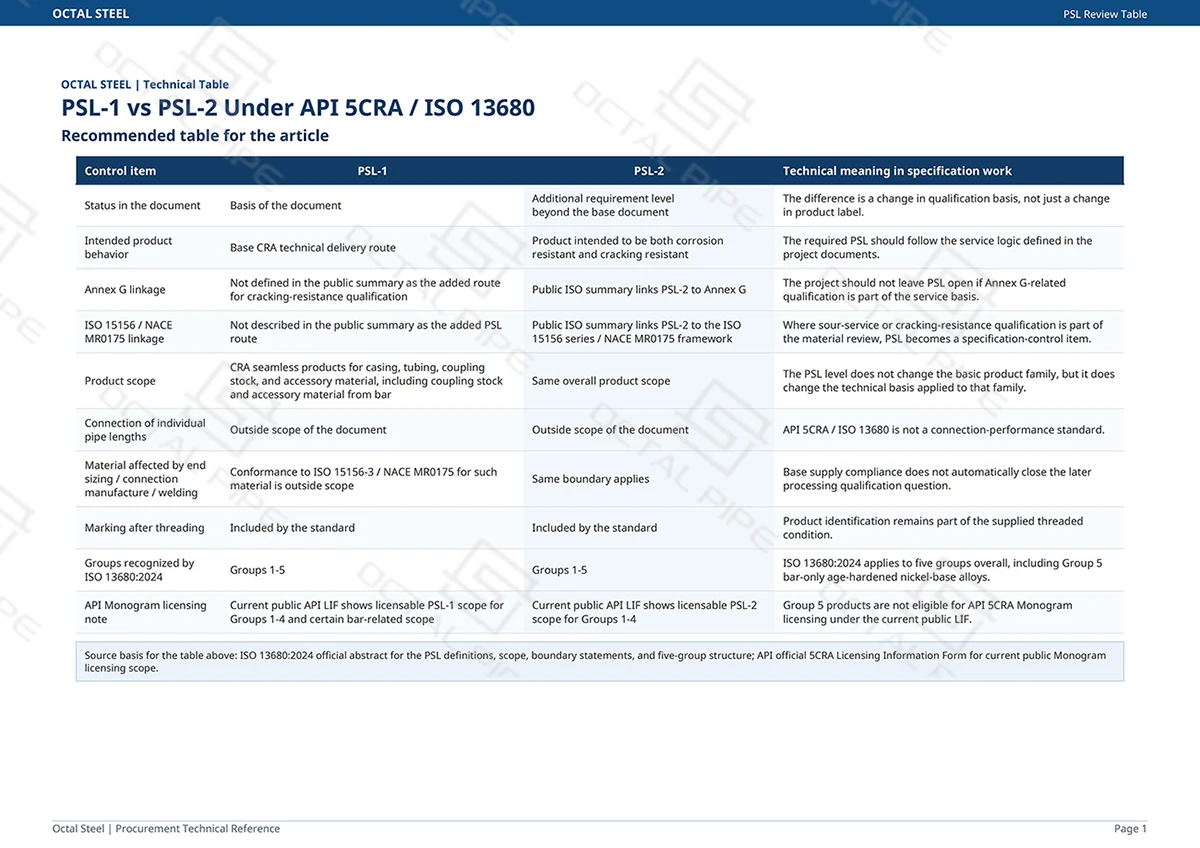

Lataa: PSL-1 vs PSL-2 API 5CRA/ISO 13680 alla

Siellä missä vaaditaanPSLei ole nimenomaisesti mainittu, eri toimittajat voivat laatia tarjouksia erilaisten teknisten oletusten perusteella käyttämällä samaa seoksen kuvausta. Siinä tilanteessa ilmeinen vaatimustenmukaisuus materiaalin-kuvauksen tasolla ei välttämättä tarkoita vastaavuuttatarkastuksen laajuus, kelpoisuusreitti, tailopullisen julkaisun peruste.Määrittelyn-hallintanäkökulmasta katsottuna PSL-nimitys tulee määrittää ennen hinnoittelua ja viedä sen jälkeen johdonmukaisestiRFQ, tekninen tiedote, jaostotilaus.

Lataa: Julkisen API-monogrammin laajuuden erot, jotka liittyvät PSL-tarkistukseen

API 5CRA -ryhmien ymmärtäminen

UnderAPI 5CRA / ISO 13680, ryhmitelty rakenne ei ole vain tapa listata metalliseoksia. Se on tapa erottaa tuotteet toisistaanmetallurginen perhe, palvelukäyttäytyminen, jakelpoisuusreitti. Nykyisessä julkisessa ISO-tiivistelmässä todetaan, että asiakirja koskee viittä tuoteryhmää: martensiittiset tai martensiittiset/ferriittiset ruostumattomat seokset; ferriittiset-austeniittiset seokset, kuten dupleksi ja super-dupleksi; austeniittiset ruostumattomat seokset rautapohjaisella pohjalla; nikkeli-pohjaiset seokset, joilla on austeniittinen rakenne; ja bar-vain ikääntyneitä-karkaistuja nikkeli-pohjaisia seoksia.

Teknisen tarkastelun kannalta näiden ryhmien arvo ei ole pelkkä luokittelu. Ryhmittely auttaa selvittämään, kuuluuko tilattu materiaali oikeaan standardin osaan ennen kuin keskustelu siirtyyPSL, palveluympäristö, ISO 15156 / NACE MR0175 -standardin merkitystai myöhempi käsittely, kuten kierteitys ja liitosvalmistus. Toisin sanoen ryhmä on varhainen määrittely-ohjauspiste, ei vain luettelon etiketti. Sillä on merkitystä, koska API 5CRA on standardikorroosionkestäviä{0}}seoksia saumattomia tuotteitakäytetään kotelona, putkina, liitosmateriaalina ja lisävarusteena, ja kelpuutusperuste on sidottu tähän määriteltyyn soveltamisalaan.

ryhmä	Laaja metalliseosperhe standardissa	Käytännön merkitys
Ryhmä 1	Martensiittiset tai martensiittiset/ferriittiset ruostumattomat seokset	Valitaan usein silloin, kun lujuuden ja korroosion tasapainolla on väliä, mutta pätevyyden tulee silti noudattaa todellista huoltovaatimusta
Ryhmä 2	Ferriittiset-austeniittiset seokset, kuten duplex ja super{1}}duplex	Tärkeää ostajille, jotka arvioivat parempaa kloridinkestävyyttä ja hapan{0}}palveluun- liittyvää valintalogiikkaa
Ryhmä 3	Austeniittiset ruostumattomat seokset, rautapohja	Tärkeää, missä korroosionkestävyys ja valmistuskäyttäytyminen vaikuttavat valintaan
Ryhmä 4	Nikkeli{0}}pohjaiset seokset, joilla on austeniittinen rakenne	Käytetään, kun palvelun vakavuus ylittää alemman -seosteisen CRA-perheen mukavuusalueen
Ryhmä 5	Vain tanko, ikääntyvä-karkaistu nikkeli-pohjaiset seokset austeniittisella rakenteella	Erikoisalue, joka vaatii huolellista huomiota lisensoinnissa ja hakemusten tarkastelussa

Mitä standardi ei kata

UnderAPI 5CRA / ISO 13680, useat tekniset rajat on määritelty selkeästi, ja ne tulisi lukea osana asiakirjan laajuutta eikä toissijaisina huomautuksina. Standardi ei yritä kattaa kaikkia ehtoja, jotka voivat ilmetä toimitetun tuotteen myöhemmän käsittelyn tai lopullisen palvelun käytön jälkeen.

Raja voidaan lukea kolmen ydinpisteen kautta:

API 5CRA / ISO 13680ei aseta vaatimuksiayksittäisten putkien liitäntä.
YhdenmukaisuusISO 15156-3taiNACE MR0175materiaalille, johon vaikuttaaloppumitoitus, liitosten valmistus, taihitsaustoiminnothoidetaansoveltamisalan ulkopuolelleasiakirjasta.
Standardi sisältää vaatimuksetputken ja kotelon merkintä kierteityksen jälkeen.

Teknisen tarkastelun näkökulmasta tämä tarkoittaa toimitetun putken rungon vaatimustenmukaisuuttaAPI 5CRAei tule ymmärtää tarkoittavan, että kaikki myöhemmän käsittelyn luomat ehdot ovat jo kuuluneet saman hyväksymisperusteen piiriin. Kun kierteittämisestä, päätymittauksesta tai hitsauksesta tulee osa lopputuotteen reittiä, materiaalin kunto ja pätevyysperusteet on tarkistettava sovellettavien projekti- ja palveluvaatimusten perusteella sen sijaan, että ne olisivat lähtöisin pelkästä perussyöttöstandardista.

Määrittelytyössä tällä erottelulla on merkitystä, koska kolmea toisiinsa liittyvää kysymystä käsitellään usein ikään kuin ne olisivat samat:

theperussyöttöstandardi;
thekäsittelyreittikäytetään toimituksen jälkeen;
thelopullinen palvelupätevyystarvitaan valmiille tuotteelle.

UnderAPI 5CRA / ISO 13680, ne liittyvät toisiinsa, mutta niitä ei automaattisesti ohjaa yksi identtinen hyväksymispolku. Tämä on standardin käytännön raja, ja sen tulisi näkyä selvästi tarjouspyynnöissä, tietolomakkeissa ja teknisessä katsauksessa.

Käytännön tapa lukea API 5CRA tarjouspyyntötyössä

Paras tapa lukea API 5CRA ei ole metallurgiaartikkeli, vaan hankinnan valvontadokumentti. Varmista ensin, että vaadittu tuote todella kuuluu soveltamisalaan: kotelo, letkut, liitäntämateriaali tai lisämateriaali. Toiseksi, lukitsePSLsen sijaan, että se jätettäisiin avoimeksi toimittajan tulkinnalle. Kolmanneksi, määritä seosperhe ja palvelulogiikka yhdessä, varsinkin jos projekti viittaaISO 15156 / NACE MR0175reittiä.

Neljänneksi, selvitä, vaikuttaako myöhempi käsittely, kuten kierteitys, päätyjen mitoitus tai hitsaus, toimitetun tuotteen kuntoon. Jos näin on, tämä lisähyväksyntäpolku on käsiteltävä tietoisesti sen sijaan, että se olisi oletettu.

Standardissa todetaan myös, että se sisältää säännökset koputken ja kotelon merkintä kierteityksen jälkeen. Teknisessä tarkastelussa tämä tarkoittaa, että asiakirja ei koske vain emoputken kuntoa ennen jatkokäsittelyä, vaan myös tuotteen tunnistetta toimitetussa kierteitetyssä kunnossa. Kun letku tai kotelo on kierretty, vapautetun tuotteen on edelleen oltava tunnistettavissa sen tuotekuvauksesta ja siihen liittyvistä asiakirjoista. Lue yhdessä sen sisältämän standardin erillisen lausunnon kanssaei määräyksiä yksittäisten putkipituuksien liittämisestä, ja tämä mukaisuusISO 15156-3taiNACE MR0175materiaalille, johon vaikuttaapäätymitoitus, liitosten valmistus tai hitsauson soveltamisalan ulkopuolella, tämä merkintävaatimus auttaa määrittelemään asiakirjan rajan selkeämmin:API 5CRAsäätelee toimitetun tuotteen teknistä toimitusehtoa, kun taas yhteyden suorituskykyä ja{0}}jälkikäsittelypalvelun hyväksyntää on vielä käsiteltävä sovellettavien projekti- ja palveluvaatimusten kautta.

Ilmainen tarjous

FAQ

01.Onko API 5CRA kotelolle ja putkille vai CRA:n linjaputkelle?

API 5CRA on tarkoitettukorroosionkestäviä{0}}seoksia saumattomia tuotteitatoimitetaan nimelläkotelo, letkut, kytkinmateriaalit ja lisävarustemateriaalit. Se ei ole CRA:n linjaputkien standardi; tämä reitti katetaan erikseen API 5LC:n alla, kun taas CRA-pinnoitettu tai vuorattu putki käsitellään erikseen API 5LD:ssä.

02.Mitä eroa on PSL-1:llä ja PSL-2:lla API 5CRA:ssa?

PSL-1on standardin perusvaatimus.PSL-2lisää vaatimuksia tuotteille, joiden on tarkoitus täyttää molemmatkorroosionkestävyys-jahalkeilukestävyys-kriteerit viittamilla ehdoillaLiite GjaISO 15156 / NACE MR0175puitteet.

03.Kattaako API 5CRA automaattisesti kierreliitokset tai myöhemmät hitsaustyöt?

Ei. Julkisessa ISO-tiivistelmässä todetaan, että asiakirja sisältääei määräyksiä yksittäisten putkipituuksien liittämisestä, ja vaatimustenmukaisuusISO 15156-3 / NACE MR0175materiaalille, johon vaikuttaapäätymitoitus, liitosten valmistus tai hitsauson standardin soveltamisalan ulkopuolella.

04. Mitä ostajan tulee ilmoittaa selvästi API 5CRA:n tarjouspyynnössä?

Tarjouspyynnön tulee määrittää vähintäänvakiopainos, tuotetyyppi(kotelo, letku, kytkinmateriaali tai lisämateriaali),PSL, seosryhmän tai materiaalin nimitys, ja onkokierteitys, päätymitoitus tai hitsausmukana toimituksen jälkeen. Tämä on vähimmäismäärä, joka tarvitaan, jotta lainaukset pysyvät teknisesti kohdakkain.
