Tyhjiöeristetty letku

Jokainen höyrysuihku-tai geoterminen projekti käyttää paljon rahaa polttoaineen muuttamiseksi korkealaatuiseksi-höyryksi pinnalla. Perinteisessä putkistossa suuri osa energiasta menetetään alaspäin: höyryn laatu heikkenee, öljy pysyy viskoosina, vaha ja kalkki kerääntyvät, kotelo lämpenee ja ikiroudassa maa kaivon ympärillä voi alkaa sulaa. Kun operaattorit saavuttavat tämän pisteen, kysymys ei ole enää "lisää höyryä?" mutta "miten pidämme lämmön siellä, missä sillä on merkitystä?"



Octal Pipe'seristetty putki, joka tunnetaan myös nimellätyhjiöeristetty letku (VIT), on suunniteltu juuri näitä kaivoja varten. Jokainen liitos on kaksinkertainen-seinäkokoonpano, jossa on sisempi tuotantoputki ja ulompi kantoputki. Rengas on täytetty -suorituskykyisellä eristeellä ja tyhjennetään korkeaan tyhjiöön, jossa on heijastavia kerroksia ja getterit, jotka estävät johtumisen, konvektion ja säteilyn samanaikaisesti. Paljaaseen putkeen verrattuna VIT-nauhamme tuottaa huomattavasti paremman pohja-höyryn laadun, alhaisemmat rengaslämpötilat ja paljon pienemmän lämpöhäviön metriä kohti.



Rakennettu API 5CT -letkulaatuihin, kuten N80, L80 ja P110, BTC- tai premium-kaasutiiviillä-liitännöillä, Octalesieristetyt letkutvoidaan käyttää tavallisilla OCTG-käsittelylaitteilla, mutta se tarjoaa lämpötehon, jota vaaditaan raskaan-öljyhöyryn ruiskutukseen, offshore-raskas-öljykehitykseen, ikiroutakaivojen ja korkean-entalpian geotermisiin projekteihin.







Oktaalieristetty letku on rakennettu akaksinkertainen-seinämäinen samankeskinen putkijono. Jokainen liitos koostuu pienemmästäsisäkumijoka kuljettaa kaivon nesteitä ja suurempaaulkoinen putkijoka suojaa kokoonpanoa. Kaksi putkea hitsataan yhteen molemmista päistä, jolloin muodostuu tiivisrengasmainen eristystilaniiden välillä. Liitokset yhdistetään kaivossa API BTC:llä tai premium-kierreliittimillä, joten koko ketju kulkee aivan kuten tavallinen letku.

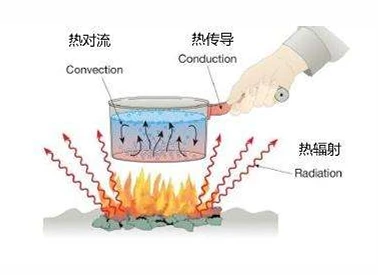

Lämpösuunnittelu perustuu kaiken leikkaamiseenkolme peruslämmön-siirtomekanismia – johtuminen, konvektio ja säteily – renkaassa:

• Alumiinifolio säteilyn estoon

Heijastava alumiinifolio on kääritty renkaaseen heijastamaan infrapunasäteilyä takaisin kohti kuumaa sisäputkea. Tämä vähentää suuresti säteilylämpöhäviöitä korkeissa höyryn lämpötiloissa.

• Eristysmateriaali johtumisen hallintaan

Sisä- ja ulkoputken välinen tila on täytetty matalan{0}}johtavuuden eristeellä (kuten perliittijauheella tai ultra-hienolla lasivillalla). Tämä lisää renkaan lämpövastusta ja rajoittaa johtavaa lämmön virtausta.

• Tyhjiö ja getterit konvektion estämiseksi

Kokoamisen jälkeen rengas tyhjennetään suurtyhjiöön ja varustetaan getteriillä, jotka jatkuvasti imevät jäännöskaasuja. Koska kaasua ei ole juurikaan jäljellä liikkua, konvektiivinen lämmönsiirto renkaassa eliminoituu tehokkaasti.

• Sisäputken esijännityskäsittely turvallisuuden takaamiseksi-

Sisäputkelle annetaan hallittu esijännitys-ennen lopullista hitsausta, jotta lämpölaajeneminen ja supistuminen hitsauksen ja kenttäkäytön aikana eivät aiheuta haitallisia jäännösjännityksiä. Tämä auttaa pitämään hitsausalueen ja koko liitoksen mekaanisesti turvassa useiden lämmitys- ja jäähdytysjaksojen ajan.



Yhdistämällä tämä kaksinkertainen{0}}putkirakennesäteilysuojaus, kiinteä eristys, korkea tyhjiö ja sisä-putken esijännitys-, Oktaalieristetty letku minimoi lämpöhäviön porausreiässä samalla kun se käyttäytyy mekaanisesti kuin tuttu OCTG-letkusarja.



Tärkeä tekninen seikka on, että lämpötehokkuus ei riipu yksinomaan eristemateriaalista. Kenttähuollossa lämpöhäviöön vaikuttavat voimakkaasti renkaan vakaus, pään-hitsauksen eheys ja liitosalueen-lämpösäätö toistuvien lämpötilajaksojen jälkeen. Siksi esi-jännitetty eristetty letku on erityisen tärkeä syklisessä höyrykäytössä pikemminkin kuin vain vakaassa-lämpötilassa.









Sovellusskenaario	Toiminnan haaste	Kuinka oktaalieristetty letku auttaa
Syvän{0}}veden / offshore--raskaita öljylähteitä	Kuumien nesteiden lämpö siirtyy kotelon renkaaseen, muodostaen loukkuun jääneen renkaan painetta ja jäähdyttää raskasta öljyä matkalla ylöspäin.	Tyhjiöeristetty letkuleikkaa lämpövuodon renkaaseen, stabiloi rengaspaineen ja pitää tuotetut nesteet kuumempina, mikä parantaa raskaan-öljyn liikkuvuutta ilman ylimääräistä pintalämmitystä.
Hydraat{0}}herkät kaasulähteet ja hydraattimuodostelmat	Suljetun-tai alhaisen-nopeuden virtauksen aikana lämpötilan laskut voivat laukaista metaani-hydraatin muodostumisen porausreiässä tai lähellä hydraattia- kantavia kerroksia.	Vakaampi lämpötilaprofiili viivästyttää hydraatin muodostumista, pidentää turvallista sulkemista-ikkunassa ja auttaa suojaamaan hydraattia- kantavia muodostumia kaivon reitin ympärillä.
Höyryruiskutus raskaalle öljylle (SAGD / CSS)	Höyry heikentää laatua tavanomaisissa putkissa, kun taas kotelossa ja sementissä on korkea lämpökierto ja höyryn kanavoitumisen riski.	Tyhjiöeristetty letku (VIT)toimittaa kuumaa höyryä säiliöön, vähentää lämpöä koteloon/sementtiin ja vähentää lämpöväsymisen ja höyryn kanavoitumisen riskiä rengasta pitkin.
Maalla vahalle{0}}alttuva raakaöljyn ja virtauksen vakuutus	Raaka jäähtyy putkistoon aiheuttaen vaha-, kalkki- tai asfalteenikertymiä, jotka vähentävät tuotantoa ja vaativat toistuvia puhdistusta{0}}.	Eristetty letku hidastaa jäähtymistä, pitää nesteen vahan ulkonäön lämpötilan yläpuolella pidempään ja pidentää puhdistus{0}}välejä, mikä auttaa tuotantoa pysymään lähempänä suunniteltua nopeutta.
Geoterminen ja kuumavesikaivot-	Lämpöä menetetään syvistä kuumista muodostelmista mataliin pohjavesikerroksiin ja kaivoon, mikä alentaa poistolämpötilaa ja laitoksen tehokkuutta.	Eristys vähentää "oikosulku{0}}lämpöhäviötä porausreiässä, joten enemmän lämpöä pääsee pintalaitteisiin, mikä parantaa kaukolämmön-tai sähköntuotannon{2}}tehokkuutta.
Ikirouta ja arktiset kaivot	Kuumat ruiskutus- tai tuotantolangat voivat sulattaa ikiroutaa kaivon ympärillä, mikä uhkaa tyynyn vakautta ja pintaominaisuuksia.	Oktaalieristetty letku luo lämpöesteen kuuman sisävirtauksen ja ulkokuoren välille, mikä auttaa säilyttämään ikiroudan eheyden ja suojaa perustuksia kaivon koko käyttöiän ajan.



Tuoteperhe voidaan ymmärtää selkeämmin viiden suoran{0}}käyttöohjeen avulla: raskaan-öljyn lämpötalteenotto, ikiroudan sulamisen estäminen öljy- ja kaasukentillä, anti-vahaporaus, maalämpö ja sähköntuotanto sekä kuumat-lähteet. Tämä auttaa osoittamaan, että valikoima ei rajoitu pelkkään höyryn ruiskutukseen; se voidaan myös valita lämmön-säästövelvollisuuden mukaan kuumassa-vedessä ja maalämpöpalvelussa.











Kuumat{0}}lähteet



Kuuma{0}}jousikehityksessä eristettyjen letkujen tai eristysputkien arvo ei ole vain lämpöhäviön vähentäminen, vaan myös hyödyllisen lämmön pitäminen saatavilla syvyydestä ulostuloon. Tällaisissa projekteissa korkeampi ulostulolämpötila ja vakaampi lämmönsäilyvyys voivat parantaa kaivon kaupallista arvoa ja vähentää lämpötilahäviöitä toimituksen aikana.





Mallin seulonnan helpottamiseksi kokotiedot tässä osiossa on järjestetty erillisiin taulukkoryhmiin. Ensimmäinen taulukko kattaa tavallisen tyhjiöeristetyn putkikokoperheen, jota käytetään pääasiassa höyryn ruiskutukseen, raskaan-öljyn tuotantoon ja muihin öljykenttien lämpöpalveluihin. Toiseen taulukkoryhmään lisätään esijännitetyt eristettyjen putkien koot ja eristyslaadut syklistä lämpökäyttöä varten. Kolmannessa taulukossa näkyvät yleisimmät oktaalieristeputkimallit, joita käytetään suoremmin geotermisen lämmön-vaihdossa ja kuuma-joulämmön-säilöntäpalvelussa. Näiden kokoperheiden pitäminen erillään tekee tarjouspyyntöjen tarkastelusta helpompaa ja auttaa erottamaan perinteiset öljykenttien lämpönauhat maalämpöeristys{8}}putkikokoonpanosta.



Kahdeksantyhjiöeristettyä letkua on saatavana seuraavassa edustavassa kokoperheessä öljykenttä- ja höyry{0}}palvelusovelluksiin.



Koko koodi	Ulkoputki (tuumaa / mm)	Sisäputki (tuumaa / mm)	Noin virtauksen tunnus (mm)	Tyypillinen liitäntä OD (mm)	Yksikköpaino (kg/m)
73 × 40	2-7/8" × 5,51 mm seinä (73,02 mm OD)	1,9" × 3,68 mm seinä (48,26 mm OD)	≈ 40.9	≈ 88,9 (BTC / premium)	≈ 13.5
89 × 50	3-1/2" × 6,45 mm seinä (88,9 mm OD)	2-3/8" × 4,83 mm seinä (60,32 mm OD)	≈ 50.7	≈ 108	≈ 20.5
114 × 76	4-1/2" × 6,88 mm seinä (114,3 mm OD)	3-1/2" × 6,45 mm seinä (88,9 mm OD)	≈ 76.0	≈ 132,1 (BTC)	≈ 32
140 × 101	5-1/2" × 7,72 mm seinä (139,7 mm OD)	4-1/2" × 6,35 mm seinä (114,3 mm OD)	≈ 101.6	≈ 160 (BTC)	≈ 43
178 × 124	7" × 9,19 mm seinä (177,8 mm OD)	5-1/2" × 7,72 mm seinä (139,7 mm OD)	≈ 124.3	≈ 200 (BTC)	≈ 65



Projekteissa, joissa käytetään toistuvaa lämpökiertoa, on saatavilla myös esijännitetty eristetty putkikokoperhe ja eristys{0}}luokkaluokitus. Nämä arvot näkyvät parhaiten vakio-VIT-taulukon alla lisäviitteenä lämpöpalveluiden valinnassa, erityisesti silloin, kun ostajien on verrattava kokoa, liitäntäkuorta, yksikön painoa ja eristyksen suorituskykyä samassa tarkistusvaiheessa.

Maalämpöä, geotermistä sähköntuotantoa ja kuuma{0}}lähdekaivoja varten tuoteperheeseen kuuluu lisäksi erillinen oktaalieristeputkimalliperhe. Näiden mallien näyttäminen erillisessä taulukossa helpottaa geotermisen-vesisovellusten vertailua ilman, että niitä sekoitetaan höyry-käyttöputkien kokoihin, ja antaa ostajille selkeämmän lähtökohdan lämmönsuojauskanavien suunnittelulle ja mallien valinnalle.



Teknisen valinnan helpottamiseksi Octal-eristettyjä putkia on tarjolla useitalämpölaatuja:

• Luokka B– λ ≈ 0,06–0,04 W/(m· aste )
• Luokka C– λ ≈ 0,04–0,02 W/(m· aste )
• Luokka D– λ ≈ 0,02–0,006 W/(m· asteaste )
• Luokka E– λ ≈ 0,006–0,002 W/(m· aste )

Mitä korkeampi arvo, sitä pienempi lämpöhäviö metriä kohti ja sitä parempipohja-höyryn laatutietylle pinnan tilalle. Suunnittelutiimimme voi mallintaa lämpöhäviön syvyyden mukaan, jotta näet eron tavallisten perusletkujen välilläesieristetyt letkutja korkeatasoinen-Octal VIT tietyllä kaivoprofiilillasi.



Eristysluokka	B	C	D	E
Lämmönjohtavuus λ W / (m· aste )	0.06 > λ >= 0.04	0.04 > λ >= 0.02	0.02 > λ >= 0.006	0.006 > λ >= 0.002



Käytännön valintaa varten lämpöluokka tulee lukea yhdessä huoltovelvollisuuden kanssa. Höyryn-ruiskutus- ja raskas{2}}öljyprojekteissa alhaisempi lämmönjohtavuus tarkoittaa parempaa höyryn laatua säiliön syvyydessä ja vähemmän ei-toivottua lämmön siirtymistä renkaaseen. Geotermisissä ja kuuma{4}}jousiprojekteissa alhaisempi lämmönjohtavuus tarkoittaa korkeampaa ulostulolämpötilaa ja käyttökelpoisempaa lämpöä pinnalla. Siksi eristysluokka tulisi sidoa projektin energiataseeseen, ei käsitellä erillisenä luettelonumerona.









Eristettyjen putkien ostajien keskeisiä kysymyksiä eivät ole vain "mitä kokoja sinulla on?", vaan:

• Kuinka paljon lämpöhäviötä voin todella säästää kaivossani?
• Onko suunnittelu optimoitu syvään{0}}veteen, höyryn ruiskutukseen tai maaolosuhteisiin?
• Voinko nähdä k-arvon ja lämpötilaprofiilin ennen tilaamista?

Vastataksesi näihin, Octal herkkujaeristetty putkiSuunniteltu järjestelmä, ei yksi{0}}tyyppi-sopi-kaikkiin tuotteisiin.



Käytännön suunnittelutyössä eristetyt letkut valitaan huoltotavoitteen, lämpökunnon ja kaivon kunnon perusteella, ei pelkästään ulkopinnan perusteella. Tarkastus alkaa tavallisesti toimintatavoitteella: höyryn laadun säilyttäminen säiliön syvyyteen asti CSS- tai SAGD-kaivoissa, lämmönvuodon rajoittaminen renkaaseen syvän-veden tuotannossa, lämpötilan laskun vähentäminen vaha-alttiissa maissa, jäätyneiden muodostumien suojaaminen ikiroutaalueilla tai geotermisen ja kuuman veden säilyttäminen käyttökelpoisen veden ja lämmön{3} avulla. Sieltä letkusarjan määrittävät eristysaste, renkaan tyhjiökohde, tukiasettelu, liitännän lämmönsäätö ja käyttöikä toistuvissa lämpöjaksoissa.



Tämä lähestymistapa antaa ostajille käyttökelpoisemman vertailupohjan projektivaiheessa. Sen sijaan, että putkia verrattaisiin vain koon ja kierretyypin mukaan, valinta voidaan tarkistaa odotetun lämpöhäviön, pohjan-reiän tai ulostulon lämpötilan, renkaan lämpötilan, kaivon-syvyyden soveltuvuuden ja onko rakenne tarkoitettu höyrynruiskutukseen, syvän-veden virtauksen varmistamiseen, maanpäälliseen lämpösäilytykseen tai geotermiseen säästökanaviin-. Tämä on myös alla olevien osioiden logiikka: ensin konfigurointi, sitten lämmön{6}}siirron ohjaus renkaassa, sitten k-arvon ja lämpötilan mallinnus ja lopuksi käyttöikä ja pituusalue.



1. Konfiguraatiot on viritetty kenttäolosuhteisiin
Yhden rakenteen sijaan Octal tarjoaa useita eristyskokoonpanoja, jotka on rakennettu samalle saumattomalle sisä-/ulkoputkikonseptille. Syvän-veden tuotannossa keskitymme pitkäaikaiseen-stabiilisuuteen ja erittäin alhaisiin k-arvoihin renkaan lämpötilan ja hydraattiriskin hallitsemiseksi. Höyryprojekteissa (CSS / SAGD) korostamme korkeaa-lämpötilaa ja lämmönkestävyyttä; maalla kaivoissa ja ikiroutasuojauksessa tasapainotamme eristyksen lujuuden kustannusten ja mekaanisten kuormiuksien kanssa. Jokainen kokoonpano määräytyy sen eristyslaadun, tyhjiötason ja sisäisen tukiasetuksen mukaan, joten voit sovittaa VIT-merkkijonon kentäsi mukaan sen sijaan, että mukautat kenttää letkuun.



2. Konvektion, johtumisen ja säteilyn ohjaus renkaassa
Suunnitelmissamme yhdistyvät kolme mekanismia, jotka vähentävät lämmönsiirtoa sisä- ja ulkoputken välillä:

• Konvektiosäätö– Rengas tyhjennetään määritellylle alipainetasolle tai täytetään tarvittaessa inertillä kaasulla, jotta nestettä jää mahdollisimman vähän kuljettamaan lämpöä konvektiolla. Rengasosassa olevat getterit auttavat ylläpitämään tätä tilaa kaivon käyttöiän ajan.
• Johdon ohjaus– Huolellisesti sijoitetut tuet pitävät sisä- ja ulkoputket kohdakkain samalla minimoiden metallikosketuspinnan ja säilyttäen eristysraon jopa kuormituksen ja lämpötilan vaihteluiden aikana.
• Säteilyn hallinta– monikerroksinen eristys heijastavilla ja ei--johtavilla kerroksilla (periaatteessa samanlainen kuin MLI-järjestelmät) vähentää säteilylämmön siirtymistä korkeissa höyryn lämpötiloissa.

Tarvittaessa ympärille levitetään lisäeristystäyhteinen aluejotta yhteyksistä ei tule "kuumia kohtia" merkkijonossa.



3. k-arvoon perustuva suorituskyky ja lämpömallinnus
Lämpöteho ilmaistaan ​​ak-arvo(lämpöhäviö BTU/hr·ft· astetta F tai W/m· astetta). Oktaalieristettyä letkua on saatavana useilla k--arvoalueilla, erittäin alhaisiin lämpövuotoon suunniteltujen syvän-veden tasoista korkeampiin-k, mutta taloudellisempiin luokkiin kohtuullisen-lämpötiloissa maalla.

Projektityössä suunnittelutiimimme voi:

• laske k--arvot valitulle eristetylle letkukokoonpanolle,
• juostalämpötila-vs-syvyysprofiiliterityistä kaivon geometriaa varten ja
• vertaa skenaarioita, kuten "perinteinen letku vs. eristetty letku" tai "keskiluokkainen vs. korkealaatuinen{1}}VIT".

Tämä antaa selkeän kuvan pohja{0}}reiän höyryn laadusta, kotelon/renkaan lämpötilasta ja pinnan ulostulon lämpötilastaennensitoudut merkkijonosuunnitteluun.



Alla olevassa yksinkertaistetussa vertailutaulukossa näkyy, kuinka alempi lämmönjohtavuus liittyy korkeampaan lämmön{0}}poistotehoon erilaisissa pohjan-lämpötiloissa.



Sama suunnittelulogiikka ulottuu myös geotermiseen ja kuumaan{0}}vesisovelluksiin. Kolme porausreiän lämpökanavakonseptia määritellään kaavioina A, B ja C. Kaavio A edustaa porausreikää ilman tehokasta eristettyä käsittelyä, jossa enemmän lämpöä absorboituu ja häviää lämmön{4}}varastossa. Kaaviossa B eristetään osan osasta geotermisen hyötysuhteen parantamiseksi. Kaavio C rakentaa täydellisemmän porausreiän lämmön{7}}säilytyskanavan, jotta geotermistä hyödyntämistä voidaan viedä eteenpäin, erityisesti korkeammissa-lämpökaivoissa. Tällä on merkitystä, koska se yhdistää putken valinnan järjestelmän lämmön{10}säilytyskykyyn eikä pelkästään letkun kokoon.



Toinen sovelluspolku on koaksiaalinen lämmön{0}}vaihtoreitti, jossa käytetään kotelo- ja keski{1}}putkijärjestelyjä, joissa eristeputkea käytetään hyödyllisen geotermisen energian säilyttämiseen porausreiässä. Maalämpö- ja sähköntuotantoprojekteissa valinta perustuu yleensä ulostulon lämpötilaan, kiertonopeusin, yksittäisen kaivon lämmönpoistoon ja vuotuiseen lämmöntuotantoon, ei vain ulkopinnan ja kierteen tyyppiin.





Edustava PERT II -tapaus on lueteltu alla osoittamaan, kuinka ulostulon lämpötilaa ja yhden{0}}kaivon tehoa arvioidaan määritellyissä geotermisissä käyttöolosuhteissa.



Tyypillisiä maalämpökokoonpanoja ovat 273,05 × 11,43 mm:n kotelo, jossa on 178 × 135 / 194 / 154 mm eristetyt kanavamitat noin 4000–4500 m kaivoille ja noin 3750–4500 kW teholla, n. 244,5 mm × 1 × 10.0 mm. 154 mm:n luokkajärjestely noin 3100 m kaivoille ja noin 1250–1500 kW, 219,1 × 10,16 mm kotelo 140 × 100 / 154 mm luokkajärjestelyllä noin 3000 m kaivoille ja noin 1000–1250 kW:lle × 1 × 17 kW, a × 19 mm. 81 / 127 mm luokkajärjestely noin 2500-3000 m kaivoille ja noin 750-1000 kW ja 139,7 × 7,72 mm kotelo 89 × 62 / 99 mm luokkajärjestelyllä noin 2500-3000 m kaivoille ja noin 40-60 kW.



Hankkeiden yhteensovittamisen helpottamiseksi geoterminen reitti ryhmitellään edelleen H2000-, H3000- ja H4000-sarjoihin. Käytännössä nämä edustavat asteittain syvempiä ja tehokkaampia-geotermisiä ratkaisuja, jotka auttavat ostajia kohdistamaan kaivon syvyyden ja lämmönpoistotavoitteen oikeaan eristys-putken reittiin.



Suora suorituskyvyn vertailu auttaa myös selventämään, missä eristys-putken reitillä on lisäarvoa verrattuna PERT II:een. PERT II:n lämmönjohtavuus on noin 0,42 W/(m·K), verrattuna alle 0,02 W/(m·K) Octal-eristysputkeen. 70 asteen uppo{6}}lämpötilojen vertailussa lämmönpoistoteho on noin 375 kW PERT II:lla ja noin 650 kW Octal-eristysputkella, mikä tarkoittaa noin 275 kW:n eli noin 73 %:n lisäystä. Toisessa vertailussa 2500 metrin kaivossa noin 60 asteen pohjareiän lämpötilalla, 30 m³/h virtausnopeudella ja 20 asteen paluu{18}}vedellä PERT II saavuttaa noin 26 asteen poistolämpötilan ja 210 kW yhden kaivon tehon, kun taas oktaalieristeputki saavuttaa noin 33 astetta, yksittäinen kaivo on noin 33 astetta, yksittäinen kaivo lämmön{25}}poistotehoa noin 243 kW eli noin 116 %.



Alla olevassa vertailutaulukossa on yhteenveto samasta testiperustasta ja suorituskyvystä PERT II:n ja Octal-eristysputken välillä.







4. Suunnitellut käyttöikä- ja pituusvaihtoehdot
Oktaalieristetyt letkut valmistetaanPituusalue 2 ja alue 3joiden suunniteltu käyttöikä on sovitettu pitkäaikaiseen-syvään-veteen, höyryn-ruiskutukseen tai geotermiseen palveluun. Tyhjiön eheys, eristyskyky ja hitsit ovat kaikki päteviä kestämään useiden vuosien lämpökiertoa, joten suunnittelumallissa näkyvä k--arvo on k--arvo, jota voit odottaa kentällä.









Oktaalieristetty letku on rakennettu tutuille API 5CT -letkulaaduille:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 ja muut korkealujuuslaadut{2}} HPHT-kaivojen

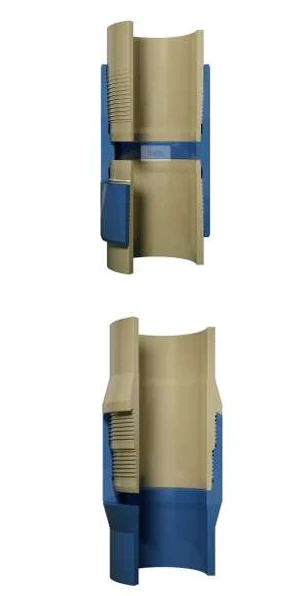

• Vakioliitäntä onAPI BTCja voimme toimittaa myös:
• kaasu-tiiviit erikoisliitännät (esim. metalli---metalli premium-kierteet, jotka vastaavat suorituskyvyltään korkealaatuisia-kaasu-kaivoletkuja).
• integraali- ja puoli{0}}huuhteluvaihtoehdot-kriittisille vuorauksille.
• yhteensopivia eristettyjä pentuliitoksia, risteyksiä ja lisävarusteita.

Tämä tarkoittaa, että saat lämpöeduttyhjiöeristetty putki, mutta laitteistosi miehistö käyttää sitä edelleen tuttujen OCTG-käsittelykäytäntöjen mukaisesti.



Edustavat yhteys{0}}tason tiedot voivat auttaa ostajia seulomaan ehdokastuotteita ennen tarjouspyyntöjen viimeistelyä. Tyypillisiä eristys-putkimalleja ovat:



· 140 × 100- 5-1/2" BTC, yhteyden OD noin154 mm, yksikköpaino noin31 kg/m, viitepituus noin1429 cm, ulompi{0}}putkiluokkaN80 139.7 × 6, ulko-putken painevoimakkuus noinSuurempi tai yhtä suuri kuin 23 MPa, sisäinen{0}}putkiluokkaN80 108 × 4, sisäisen-putken paineen voimakkuus noin Suurempi tai yhtä suuri kuin36 MPa, lämmönjohtavuus 100 asteen käytössäλ < 0,02 W/(m·K)

· 189 × 62 - 3-1/2" NU, yhteys OD noin108 mm, yksikköpaino noin15,2 kg/m, viitepituus noin39 jalkaa, ulkoputkiN80 89 × 4,ulomman-putken paineen voimakkuus noinSuurempi tai yhtä suuri kuin 25,8 MPa, sisäputkiJ55 70 × 4, sisä{0}}putken paineen voimakkuus noinSuurempi tai yhtä suuri kuin 38 MPa, lämmönjohtavuus 100 asteen käytössäλ < 0,02 W/(m·K)

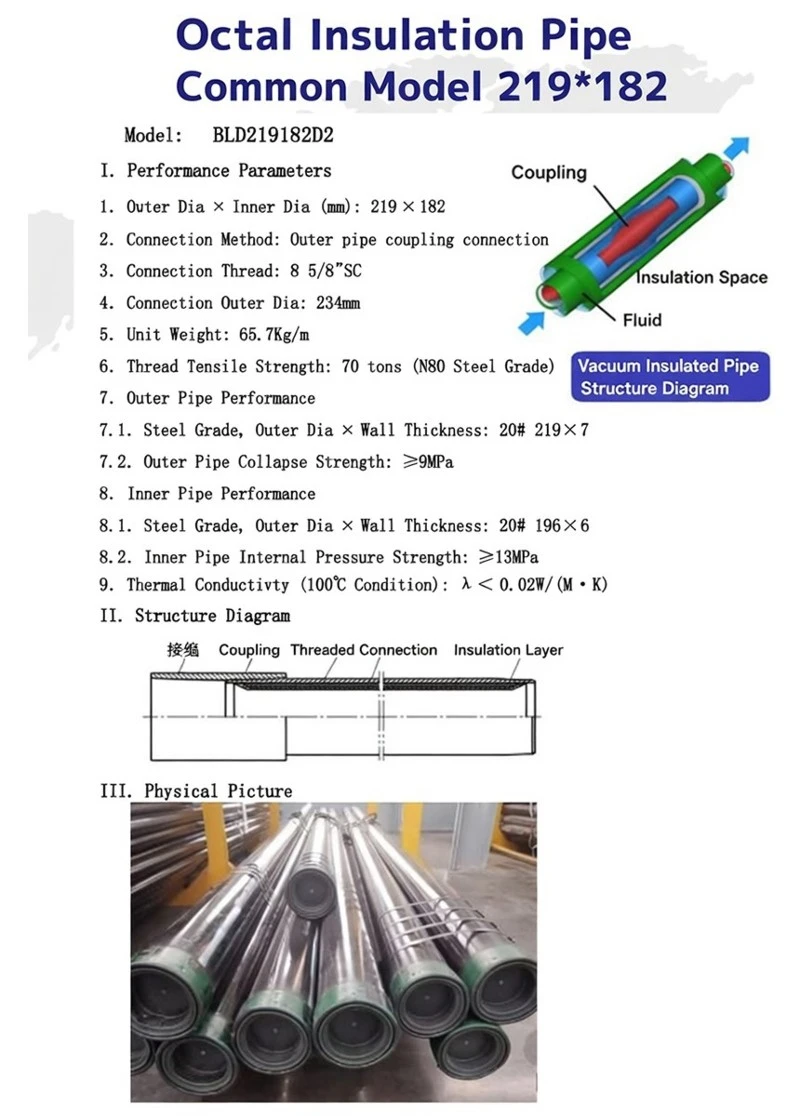

· 1219 × 182- 8-5/8" SC, liitäntä OD noin233 mm, yksikköpaino noin65,7 kg/m, viitepituus noin70 jalkaa,ulkoputki 20# 219 × 7, ulko-putken painevoimakkuus noinSuurempi tai yhtä suuri kuin 9 MPa, sisäputki20# 196 × 6, sisä{0}}putken paineen voimakkuus noinSuurempi tai yhtä suuri kuin 13 MPa, lämmönjohtavuus 100 asteen käytössäλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, yhteyden OD noin127 mm,yksikköpaino noin22,6 kg/m,referenssipituus noin96 jalkaa, ulkoputkiN80 114 × 5,ulomman-putken paineen voimakkuus noinSuurempi tai yhtä suuri kuin 24,3 MPa, sisäputkiN80 89 × 4, sisä{0}}putken paineen voimakkuus noinSuurempi tai yhtä suuri kuin 43 MPa, lämmönjohtavuus 100 asteen käytössäλ < 0,02 W/(m·K)



Näillä yksityiskohdilla on merkitystä, koska eristettyjen{0}}putkien hankinnasta päätetään harvoin pelkän lämmönsuorituskyvyn perusteella. Liitäntätyyppi ja kytkimen ulkohalkaisija vaikuttavat kulkuvälykseen, yhteensopivuuteen olemassa olevan kaivon rakenteen kanssa ja kenttäasennuksen käytännöllisyyteen. Näiden mallitason-tietojen lisääminen sivulle tekee keskustelusta hyödyllisemmän sekä teknisen arvioinnin että ostojen vertailun kannalta.

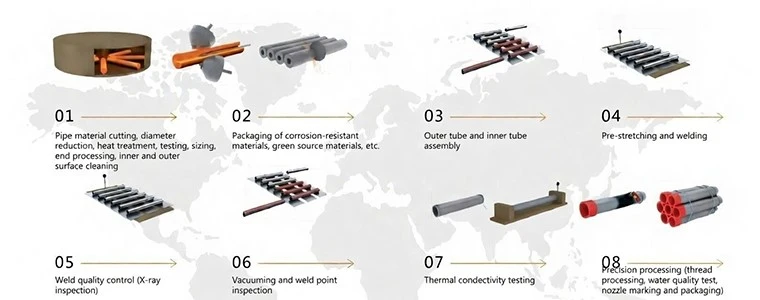

Eristettyjen putkien valmistusreittimme on suunniteltu alipainerenkaan luotettavuuden ja mekaanisen suorituskyvyn ympärille:

1. Saumaton putken valmistelu– ulko- ja sisäputket valmistetaan kuuma-kuumavalssatusta saumattomasta putkesta, leikattu pituuteen, lämpö-käsitelty ja 100 % NDT-tarkistettu. Pinnat puhalletaan-hyvän tarttumisen ja puhtauden varmistamiseksi.
2. Eristyskokoonpano– sisäputki kääritään tai pakataan perliitillä/lasivillalla, heijastavalla kalvolla ja välikappaleilla valitun lämpölaadun mukaisesti ja työnnetään sitten ulkoputkeen.
3. Esivenytys ja hitsaus– sisäputkeen kohdistetaan kontrolloitua esi-venytystä, jonka jälkeen molemmat päät hitsataan renkaan sulkemiseksi samalla, kun kohdistus säilyy.
4. Tyhjiökäsittely– rengas tyhjennetään määritellylle alipainetasolle; Getterit aktivoidaan ylläpitämään matalaa painetta langan käyttöiän ajan.
5. Vuoto- ja tyhjiön eheystestit– Hitsaukset ja tyhjiöaukot testataan (NDT ja vuototestit) renkaan tiiviyden varmistamiseksi.
6. Lämmönjohtavuustesti– Jokaisen erän näyteliitoksille tehdään λ-testaus eristyslaadun varmistamiseksi.
7. Pujotus ja viimeistely– liitokset koneistetaan, mitataan API 5B tai premium-piirustusten mukaan, kierteet fosfatoidaan ja suojataan sekä liitokset on merkitty ja pakattu kuljetusta varten.

8.Koko testiketju– mekaaninen, NDT, tyhjiö-, lämpö- ja kierretarkastus – on sidottulämpönumero ja liitosnumero, ja dokumentoitu EN 10204 3.1 / 3.2 -paketeissa projektin hyväksymistä varten.





Tuotantoreittiä voidaan kuvata selkeämmin putken -päiden valmisteluksi ja väännykseksi, lämpökäsittelyksi, tarkastukseksi, kiinteäpituiseksi{1}}leikkaukseksi ja sisä-/ulkopinnan puhdistukseksi. alumiinifolion ja eristysmateriaalien kääre; ulko- ja sisäputkien kokoonpano; esi-venytys ja hitsaus; tyhjiöimu, jossa on vuototarkastus ja röntgentarkastus; rengas-tyhjiöstabilointi; lämmönjohtavuuden testaus; ja lopputoimenpiteet, kuten kierteitys, hydrotesti ja vientipakkaus. Tämä ylimääräinen prosessikuvaus kannattaa lisätä, koska se antaa ostajille selkeämmän vastaanottotien raakaputkesta valmiiseen eristettyyn liitokseen.



Hankinnan kannalta kaupallinen kysymys ei ole vain siitä, lähteekö tuote käyntiin pienellä lämpöhäviöllä, vaan pysyykö rengas tiivistettynä, pysyykö hitsausalue vakaana lämpökierron jälkeen ja voidaanko valmiit liitokset irrottaa toistettavien kierteiden ja jäljitettävien tarkastustietojen avulla. Tästä syystä laadunvarmistusosion tulisi pysyä sidoksissa lämpötestiin, tyhjiön eheyteen, NDT:hen, liitännän tarkastukseen ja dokumentointiin yhdessä sen sijaan, että niitä käsitettäisiin erillisinä vaatimuksina.









Monet hakutulokset haulleeristetty putkiviittaavat itse asiassa pintatuotteisiin, kutenesieristetty PEX-putkikaukolämpö{0}}silmukoille,esieristetty kupariputkiLVI-,eristetty lämpökutisteputkisähkökaapeleille tai merkkituotteille, kutendekron eristetty putkikäytetään teollisissa instrumenteissa. Nämä tuotteet ovat hyödyllisiä omilla aloillaan, mutta ne ovatei suunniteltu alas-reiän 350–400 asteen huoltoon, suuriin romahduskuormiin tai API 5CT -vaatimuksiin.



Octal toimittaa eri luokkaa:teräksiset tyhjiöeristetyt putket öljy-, kaasu- ja geotermisille kaivoille. Tuotteemme:



• käyttää API 5CT--luokan teräsputkia muovin tai kuparin sijaan.
• on suunniteltu kuljettamaan höyryä ja tuottamaan nesteitä korkeassa paineessa syvyydessä.
• integroituu OCTG-kotelon sarjojen, kaivonpäälaitteiden ja alas{0}}reikätyökalujen kanssa.
• ja se käy läpi saman tason OCTG-testauksen kuin tuotantoletkut, tyhjiö- ja lämpötestien lisäksi.

Joten jos projektisi tarvitseeesieristetty PEX-putkitaiesieristetty kupariputkipintalinjojen osalta ne ovat erillisiä tuotteita; kun tarvitset eristettyjä teräsputkia, jotka selviävät itse kaivossa,Oktaali tyhjiöeristetty letkuon sopiva ratkaisu.



Octal toimittaa eri luokkaa: teräksisiä tyhjiöeristettyjä putkia ja eristysputkia öljy-, kaasu-, geotermiseen ja kuuma{0}}vesilähteisiin. Tuote on rakennettu teräsputkille muovin tai kuparin sijaan, se on suunniteltu kuljettamaan höyryä tai kuumaa nestettä kaivo-olosuhteissa, integroituu OCTG-sarjojen ja porausreikien kanssa, ja se käy läpi mekaanisen, lämpö-, tyhjiö- ja liitäntään liittyvän{2}}laadunvalvonnan.



Toinen ero on se, että tätä tuoteperhettä ei tule ymmärtää vain höyryn{0}}ruiskutusletkuna öljykaivoille. Se sisältää myös eristys-putkireitin geotermiseen lämmitykseen, geotermiseen sähköntuotantoon ja kuuma-lähteisiin, joiden arvo mitataan korkeammalla ulostulolämpötilalla, paremmalla lämmönsäilyvyksellä ja tehokkaammalla yhden-kaivon lämmön{5}}poistotehokkuudella.







Ota yhteyttä nyt





Palvelun tyyppi:höyryruiskutus (CSS / SAGD), raskaan{0}}öljyn tuotanto, syvä-vesi, geoterminen, ikirouta kaivot

Rakenne:samankeskinen kaksinkertainen{0}}seinämäinen saumaton teräsputki, tyhjennetty rengas monikerroksisella eristeellä

Kokoalue (ulompi × sisä):

73 × 40 mm (2-7/8" × 1,9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Pituus:Alue 2 (R2) ja Range 3 (R3), eristetyt pentuliitokset saatavana

Teräslaadut:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 ja muut API 5CT -luokat

Liitännät:API BTC vakiona, valinnainen kaasu{0}}tiukat premium-liitännät

Lämpöarvot (k-arvo):useita eristystasoja, k alas noin . 0.002–0,006 W/(m· astetta ) laadusta riippuen

Max. käyttölämpötila:jopa noin 400 astetta (sovelluksesta{1}}riippuvainen)
